對于供熱企業來說，供熱成本主要由熱量成本、耗水成本、耗電成本、勞動力成本、財務管理費用等構成。熱力站耗電成本主要由循環水泵、補水泵、監控系統、照明系統等部分構成。經過多年的不懈努力，牡丹江熱電有限公司采暖期熱力站單位面積耗電量指標從1998年1.2kWh/㎡下降至2018年0.3118 kWh/㎡。在電耗控制方面公司主要進行了運行模式的改變（一補二）、變頻技術的廣泛應用、設計理念的更新、合理的運行控制等方面的工作。

（a）原運行模式

（b）新運行模式

圖1 熱力站運行模式

1998年采暖期開始，全部熱力站由原運行模式圖1（a）改為新運行模式圖1（b），即采用“一補二”補水方式，熱力站補水定壓壓頭來自一次網循環泵，該循環泵利用廠用電，電價低，電磁閥功耗低（44W），原補水系統（補水泵）運行，采用市電，電價比廠用電高一倍以上，補水耗電成本高。

表1：補水泵及電磁閥補水耗電對比表

若采暖期全部熱力站總補水量按20萬噸計算，按表1中數據進行計算，可節省電量47400kWh。

變頻技術應用有助于熱力站節能。在一定的范圍內，隨著變頻開度的下降，每降低1Hz的頻率，節電比例都呈非線性增加（見表2），當運行頻率為25Hz時，其功率僅為工頻功率的13%，可見通過頻率的適度調整，可以實現熱力站節電的目的。

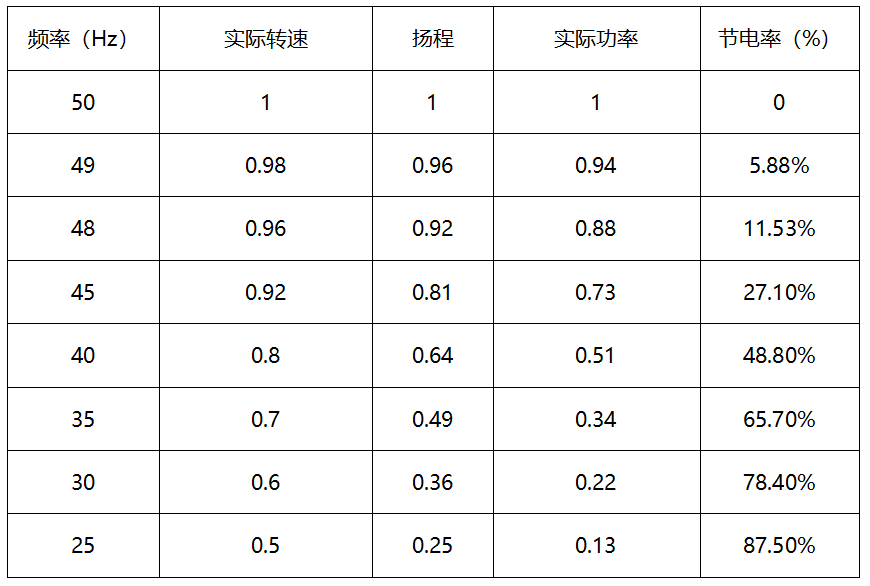

表2：頻率調整節電對比表

同時，公司增加了變頻投入率。隨著變頻器價格的下降，自2002年開始，公司對全部的循環水泵電機、熱力站高區供熱系統的補水泵亦進行了變頻控制改造。2013年開始，對全部新建熱力站加裝了遠傳電表，利用遠傳電表數據統計了采暖期熱力站的變頻器頻率運行范圍，具體統計結果見圖2。運行頻率占比最高區間為25-30Hz，占比為29.4%，節電率為78.4%-87.5%。

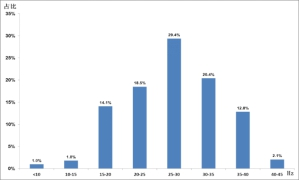

圖2 部分熱力站變頻頻率運行分布表

為適應小區熱負荷分期增加的實際情況，熱力站采用一大一小循環水泵進行配置（見圖3），且選用低揚程、大流量水泵。如以3萬㎡熱力站確定一大一小循環水泵配置，詳見表3。

圖3 一大一小循環水泵配置實例圖

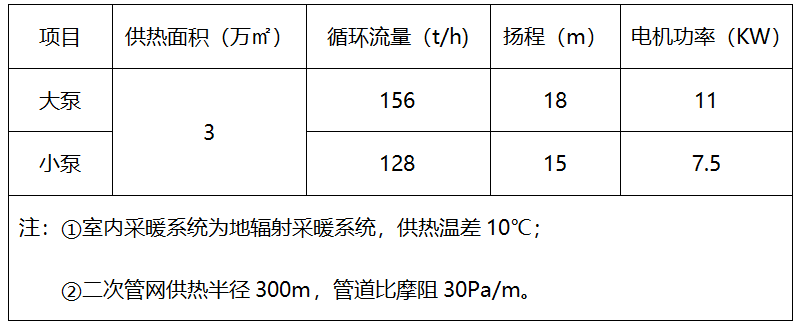

表3：水泵選型表

1.加大二次網運行溫差，降低電耗

在熱力站運行中，通過加大二次網供回水溫差來降低電耗。二次網供回水溫差變化對電耗的影響見表4，以二次網供回水溫差15℃時的流量作為基準，溫差每下降1℃，相應的流量非線性比例增加，進而帶來電量的增加。

表4：二次管網供回溫差變化電耗增加對比表

2.分階段變頻調整

牡丹江熱電采暖期為183天，計26周。每周對熱力站消耗的電量進行統計匯總分析。采暖期周耗電曲線見圖4。熱力站采暖期二次網運行方式采用分階段的變頻調節，期初、期末電量低，尖寒期電量高。

圖4 采暖期周耗電曲線圖

3.冬病夏治

對于采暖期發現運行電耗偏高的熱力站，采取更換水泵或調整電機運行功率等方法進行綜合治理。2018年夏季共更換水泵27套，原水泵功率合計為365.7kW，更換后合計為275.6kW，下降了24.6%。

通過2004-2018年供暖期熱力站耗電效果分析，近5年熱力站單位面積耗電量平均值與前10年相比下降了36%，比協會2018-2019供暖期統計的平均值低77.7%。按統計平均值計算采暖期可節約電量2292萬KWh,電價按0.7499元/KWh,采暖期可節省金額1718萬元。

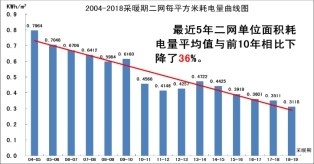

圖5 2014-2018采暖期熱力站

單位面積耗電量曲線圖

表5 公司熱力站單位面積耗電量

與2018-2019協會統計數據對標分析

未來，牡丹江熱電計劃將變頻控制引入熱網監控系統，形成多參量變頻調速控制，使頻率調整更加及時精準，進而加強熱力站節電效果。目前已完成了部分遠傳電表的加裝，實現了部分熱力站日電耗的分析，在此基礎上，擬對全部熱力站的電表進行遠傳電表改造，實現遠程集抄。
