【供熱安全】《城市供熱安全工程》案例3——管網泄漏應急搶險工程案例：一級網失水停泵應急搶險案例

    發布日期：2026-03-26

城市供熱安全工程

管網泄漏應急搶險工程案例

一級網失水停泵應急搶險案例

本文案例選自2025年4月由中國建筑工業出版社出版的《城市供熱安全工程》一書。該書由我協會組織編寫，是建國以來國內第一本“供熱安全”技術專著，也是國家“十四·五”重點圖書項目《城市生命線安全工程》系列叢書分冊之一。該書系統介紹了供熱項目建設、供熱項目運行各環節的風險識別和防范，同時介紹了最新的供熱安全理論和技術以及供熱應急管理等內容。該書的編寫出版是以實際行動落實住建部城市生命線安全工作部署，為全行業共同推進城市供熱安全工作提供了參考。




Part.01
案例背景




太古熱源為古交興能電廠，供熱機組共6臺，熱源配套8臺循環泵，具體參數見表10-1所示。興能電廠通過37.8公里長輸管線（圖10-15），沿途布設3處中繼泵站，1處中繼能源站，共配套40臺循環泵維持運行，如圖10-16所示。太古熱區承擔著太原市區6000萬-8000萬㎡的供熱負荷，一旦發生故障，影響極為重大。

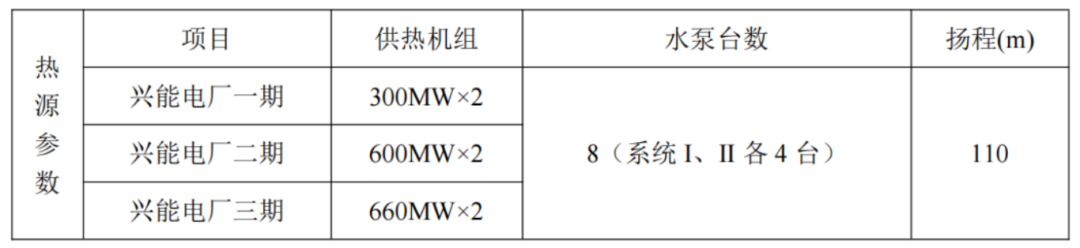

表10-1 太古熱源供熱能力參數

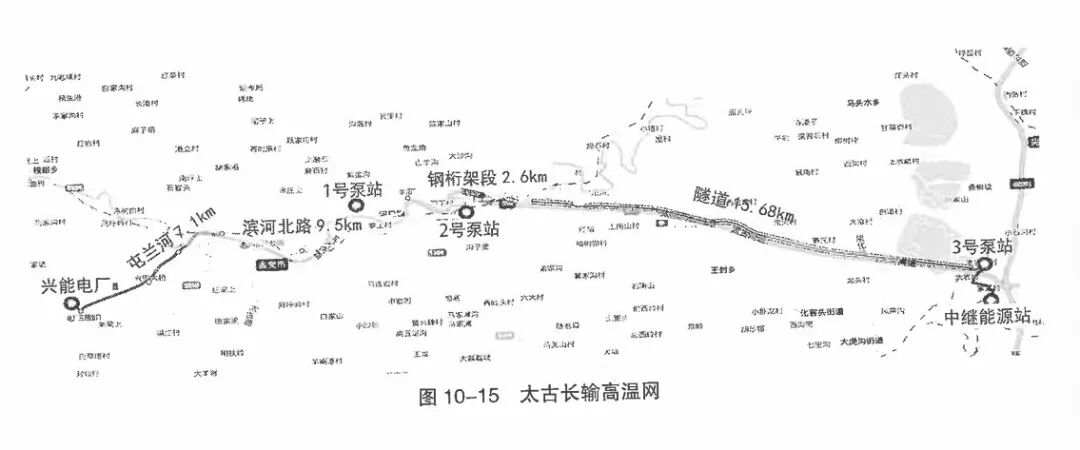

圖10-15  太古長輸高溫網

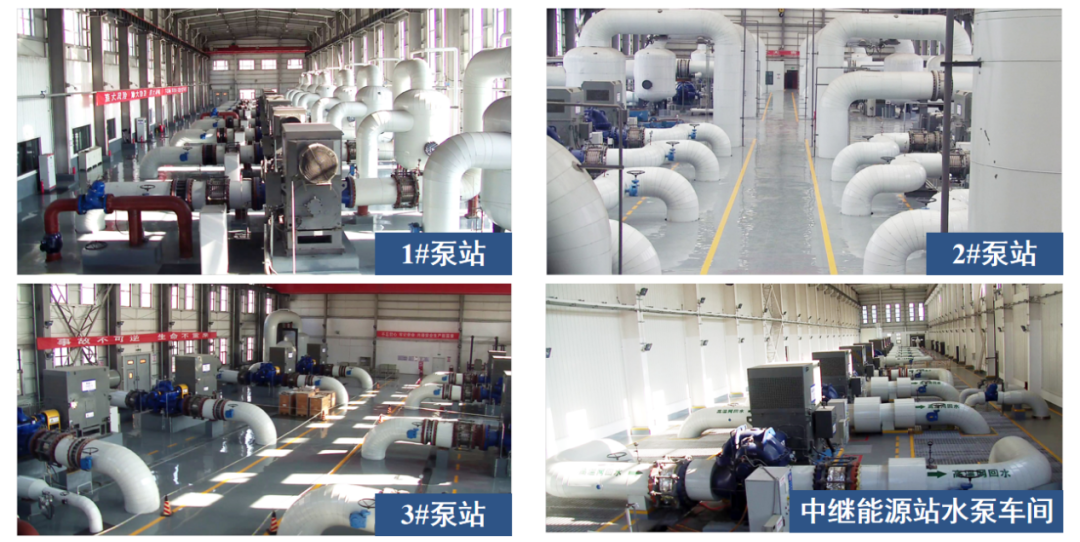

圖10-16 太古長輸中繼泵站


Part.02
事件經過




2023年10月17日凌晨3:08，太古一級管網壓力驟降，立即熱力站巡查，并啟動管線各補水點補水，同時降低中繼泵站一級管網側循環泵運行頻率至27Hz，一級管網流量由22000t/h降至15000t/h。嘗試通過操作遠程閥門對系統進行解列，但是因某關鍵閥門遠程操作失敗，未能實現解列。


由于系統壓力持續下降且集團公司管理范圍未發現漏點，循環泵持續降頻，于17日5:49降至10Hz；

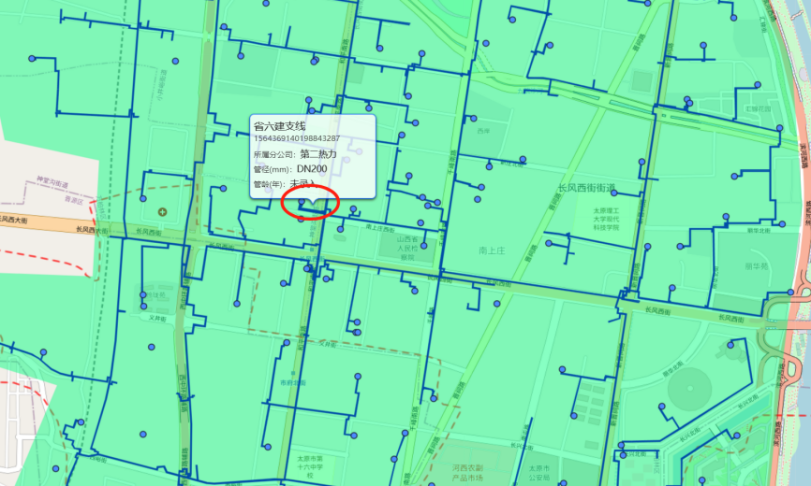

10月17日6:22，外協單位告知在其管理范圍發現漏點，正在關閉分支閥門以隔離漏點，具體位置后續核實如圖10-17所示。



圖10-17漏點位置


10月17日6:42，一級管網系統壓力已降至0.03MPa以下并持續下降，根據公司《事故應急預案》規定，對一級管網系統進行停泵處理。

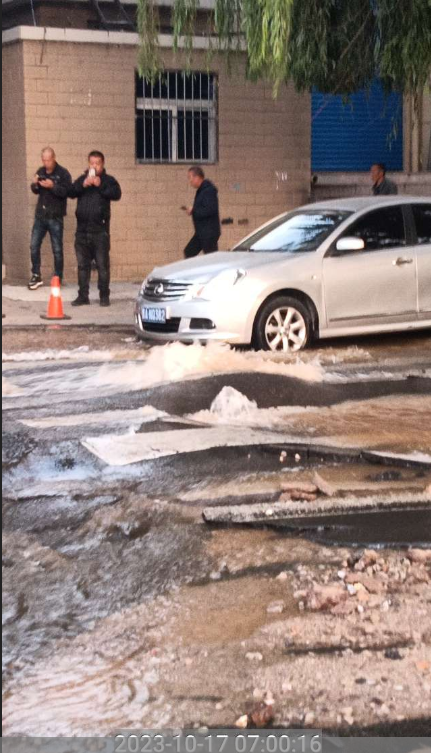

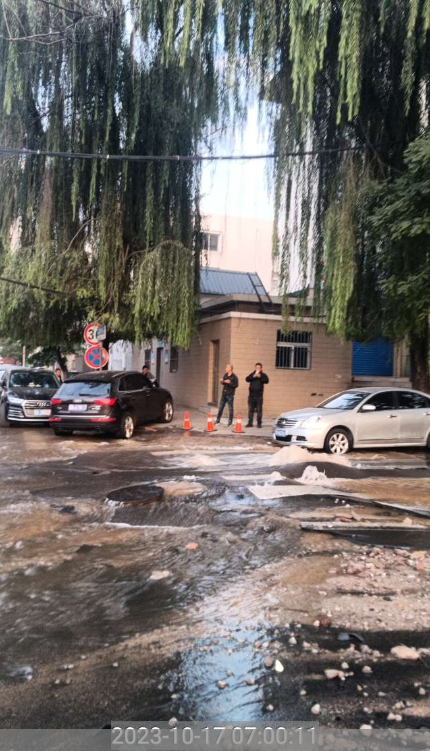

10月17日7:00，太原市數字城管中心采集員也發現漏點，如圖10-18，可見現場仍在漏水，說明漏點未被完全隔離，已通知相關集團分公司。


圖10-18 漏點現場

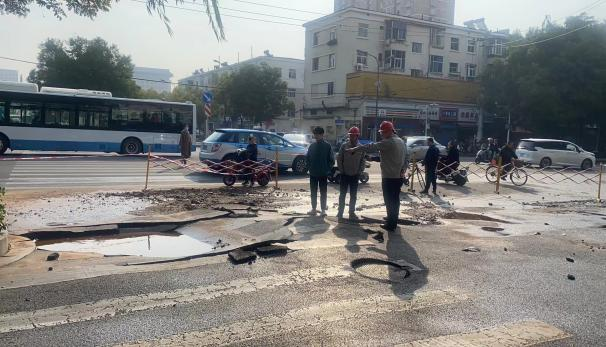

10月17日8:27，關閉外協單位供熱分支閥門進行隔離，并安排各補水點對系統補水。（圖10-19）


圖10-19 漏點隔離后現場


10月17日9:31，現場發回照片，漏點已找到，責任單位正在跟進處理。

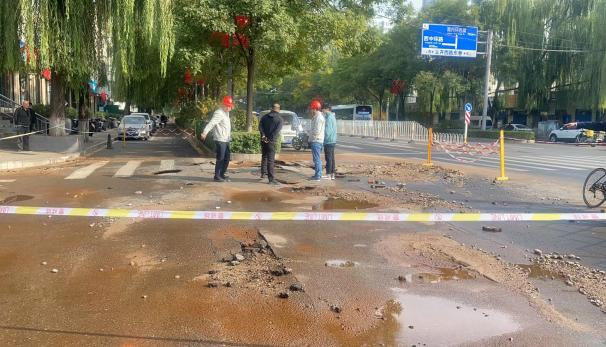

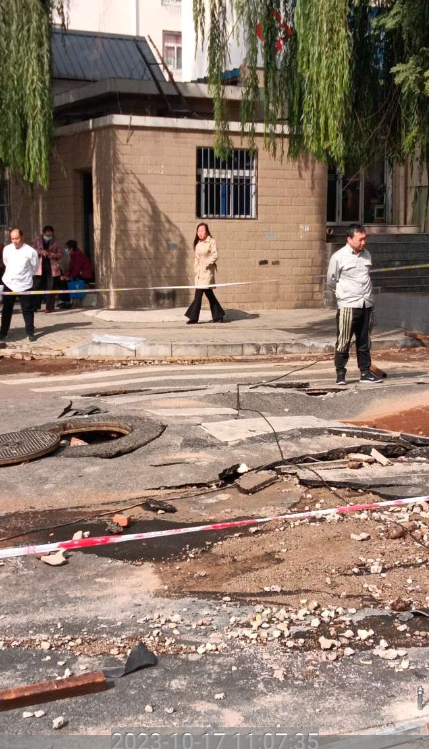

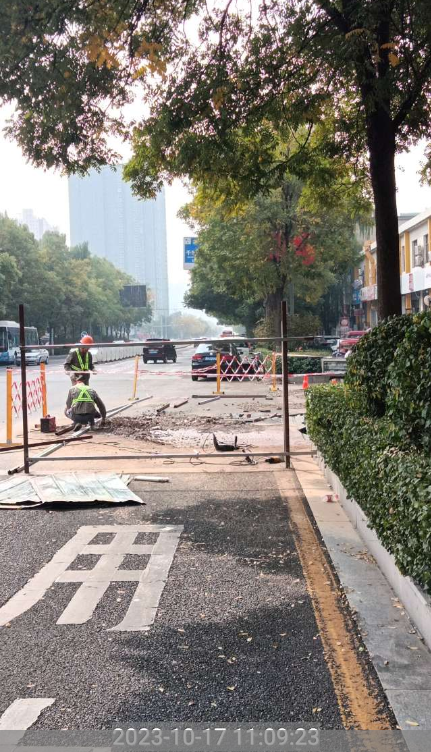

10月17日11:20，現場照片顯示路面基本已無積水，施工方正在處理。（圖10-20）


圖10-20 漏點隔離處理


Part.03
事故原因




由于未及時發現一級管網泄漏并進行隔離，造成一級管網失壓，為保障管網設備安全，按照《事故應急預案》對系統進行停泵處理。


Part.04
事故總結




通過本次事故，總結以下經驗。

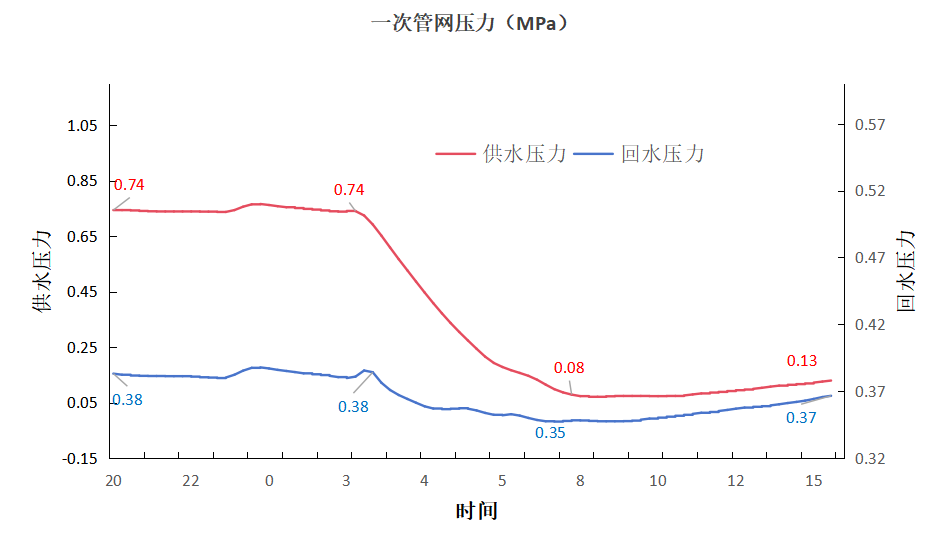

（1）此次支線失水壓力變化曲線如圖10-21所示，與事實一致，說明數據傳輸正常，報警功能正常，可以實現熱網泄漏監測，且在第一時間發現泄漏。



圖10-21 事故過程壓力變化曲線


（2）本次共啟動補水點5處，瞬時補水流量最大達到700-800t/h。中繼能源站由于自來水流量較小，導致消防水箱液位過低只能間歇性補水，無法實現持續補水，需對其進行改造。部分補水點由于人員、設備、物資等原因不能啟動補水，上述問題均應在后續管理中及時予以解決。


（3）此次事故中分公司巡檢響應及反饋較及時，在凌晨3點發現失壓后能在2～3小時內完成查線并反饋。外協單位由接到巡線通知到發現泄漏點共經過3～4小時，且該處漏點位于外協單位公司1公里范圍內，巡線響應不及時。后續應加強對外協公司溝通管理，提高事故處理效率。


（4）此次事故中，電動閥門無法遠程操作。如果電動閥門能遠程操作，可以很快發現并隔離漏點區域，減少事故造成的損失，故應加強電動閥門遠程操作功能保障。
