本文案例選自2025年4月由中國建筑工業出版社出版的《城市供熱安全工程》一書。該書由我協會組織編寫，是建國以來國內第一本“供熱安全”技術專著，也是國家“十四·五”重點圖書項目《城市生命線安全工程》系列叢書分冊之一。該書系統介紹了供熱項目建設、供熱項目運行各環節的風險識別和防范，同時介紹了最新的供熱安全理論和技術以及供熱應急管理等內容。該書的編寫出版是以實際行動落實住建部城市生命線安全工作部署，為全行業共同推進城市供熱安全工作提供了參考。

1.工程概況

2017年根據合肥市發改委、市大建辦《關于城市生命線反饋意見及政府相關批復》，同意合肥市城市生命線工程安全運行監測系統二期項目立項及初步設計，其中包含第六標段供熱管網專項工程。生命線熱力專項工程建成將進一步提升城市熱力基礎設施防災減災能力和安全保障能力。

（1）基本情況

工程從2017年7月開建，2019年10月完成項目初驗，進入試運行階段，2020年8月完成竣工驗收、投運，投資2500余萬元。參照城市生命線一期工程，由合肥市城鄉建設主管部門負責項目立項、招標、總體協調工作；合肥熱電集團有限公司（以下簡稱“合肥熱電”）為熱力專項業主單位，負責項目需求提供、配合進行監測點位確定及施工過程監督、后期使用等工作。

項目為城市熱力基礎設施安全運行提供實時感知、全程監測、預測預警，建立預警聯動機制，保障供熱管網安全運行，提升安全隱患分析及處置的時效性，從而減少城市生命線工程供熱安全事故發生和地下管網泄漏，減輕災害事故造成的損失。

（2）監測設備

項目主要對直埋蒸汽管道運行壓力、疏水溫度、以及直埋一級高溫?zé)崴芫W(wǎng)重要位置處周邊土壤溫度進行監測。在合肥一環內、政務區以及濱湖新區201.5公里的供熱管網（其中蒸汽管網約161.5公里）上，布設425個監測點位（850個監測傳感器），安裝高溫溫度傳感器、壓力傳感器、土壤溫度傳感器及配套供電、信號采集與傳輸、信號接收與處理設備，實現蒸汽管道、高溫?zé)崴艿肋\(yùn)行異常及時發現和泄漏實時報警。

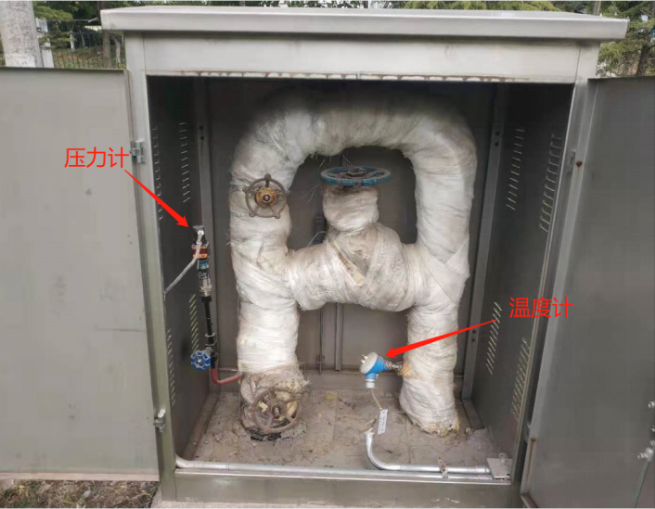

（a） 疏水箱安裝內壓力計和溫度計

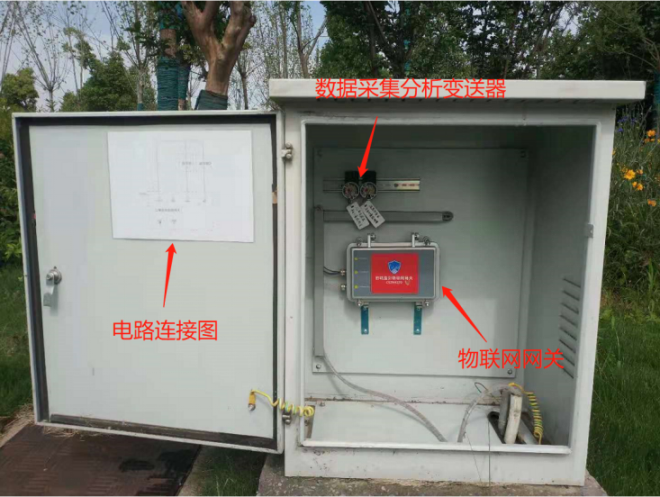

（b）疏水箱溫度壓力監測

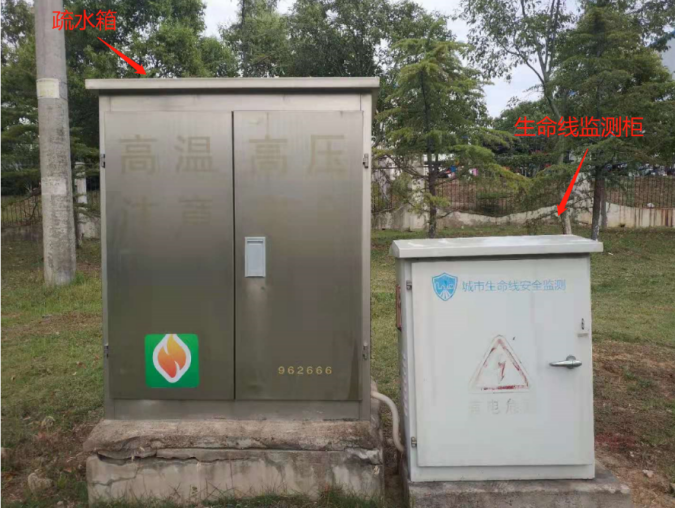

（c）疏水箱溫度壓力監測柜

圖10-1疏水箱溫度壓力監測設備

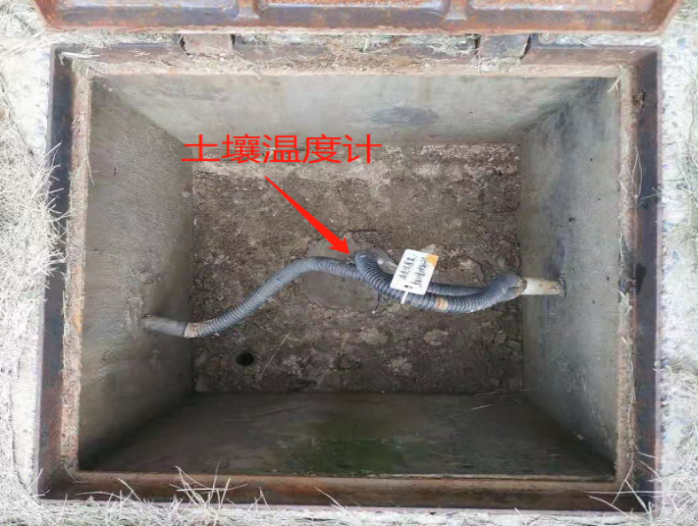

（a）安裝井內土壤溫度計

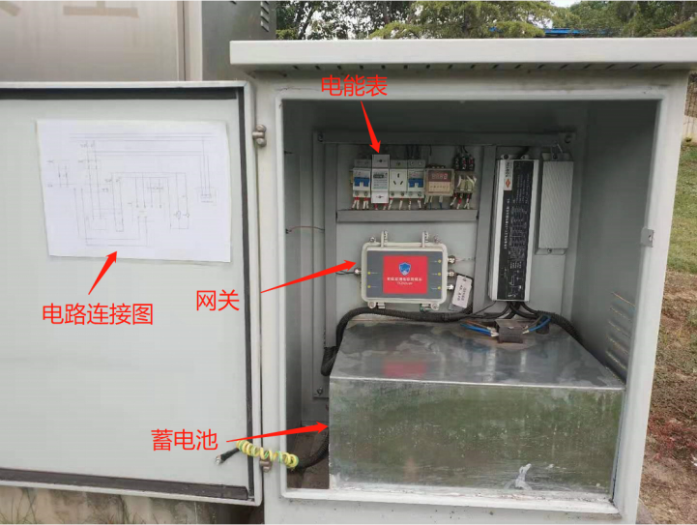

(b）土壤溫度監測柜內設備

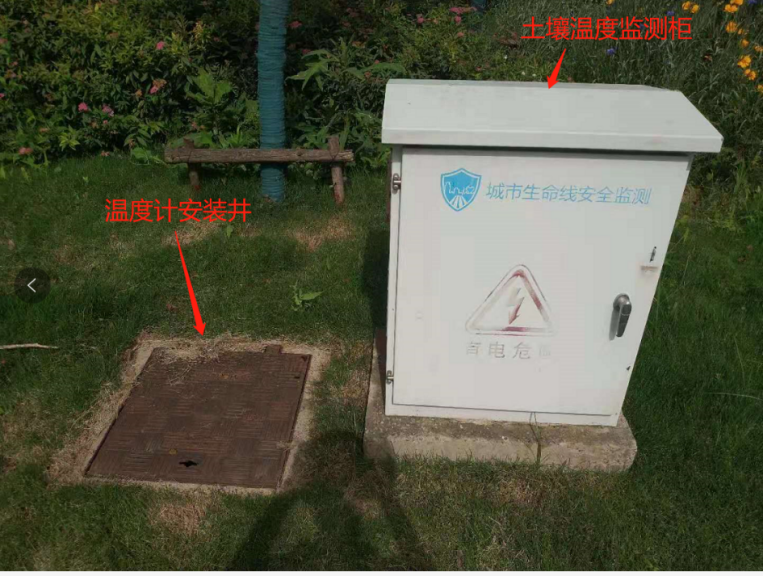

（c）土壤溫度監測柜和溫度計安裝井

圖10-2土壤溫度監測設備

（3）監測系統

供熱管網安全監測系統開發語言為Java，開發工具為Eclipse，數據庫為oracle 11g，系統主要功能如圖10-3所示。

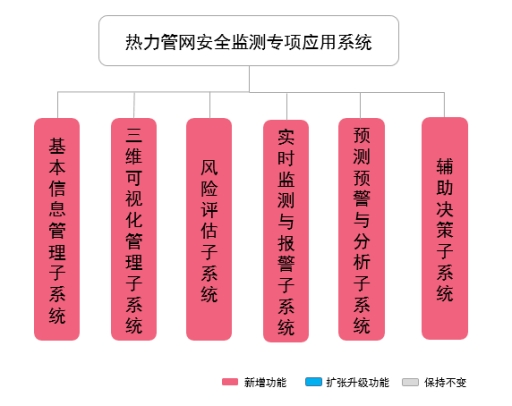

圖10-3 供熱管網安全監測專項應用系統主要功能

①基本信息管理系統：對供熱管網各類信息進行集成管理和顯示，支持對供熱管網基礎數據查詢、編輯和保存，便于系統訪問人員對供熱管網整體狀態快速直觀了解。

②三維可視化管理系統：輔助確認報警信息的地理位置。當供熱管網發生異常時，通過GIS系統迅速找到故障管段并獲取管網基礎信息，為技術、生產、應急搶險等部門提供參考，及時處理異常問題。

③風險評估系統：建立供熱管網泄漏風險評估數據庫和綜合風險評估數據庫，評估管道本體的健康等級和綜合環境因素評估的危害等級，并根據評估等級提出相應處置建議。

④實時監測與報警系統：監測供熱管網的管道運行壓力、疏水溫度和管道周圍的土壤溫度，形成實時監測報警；在預測預警系統中，對實時報警點進行深度分析，不僅對管道泄漏位置和泄漏量進行定位與計算，還可有效預防地下空洞形成。

⑤預測預警與分析系統：根據運行數據和模型分析，預測區域管線事故發生的可能性，實現事故的早期預警、趨勢預測和綜合研判。

⑥輔助決策系統：在維修發生時，輔助管理人員發現泄漏影響區域，有助于預防和減少次生衍生災害產生，提出合理化處置建議。

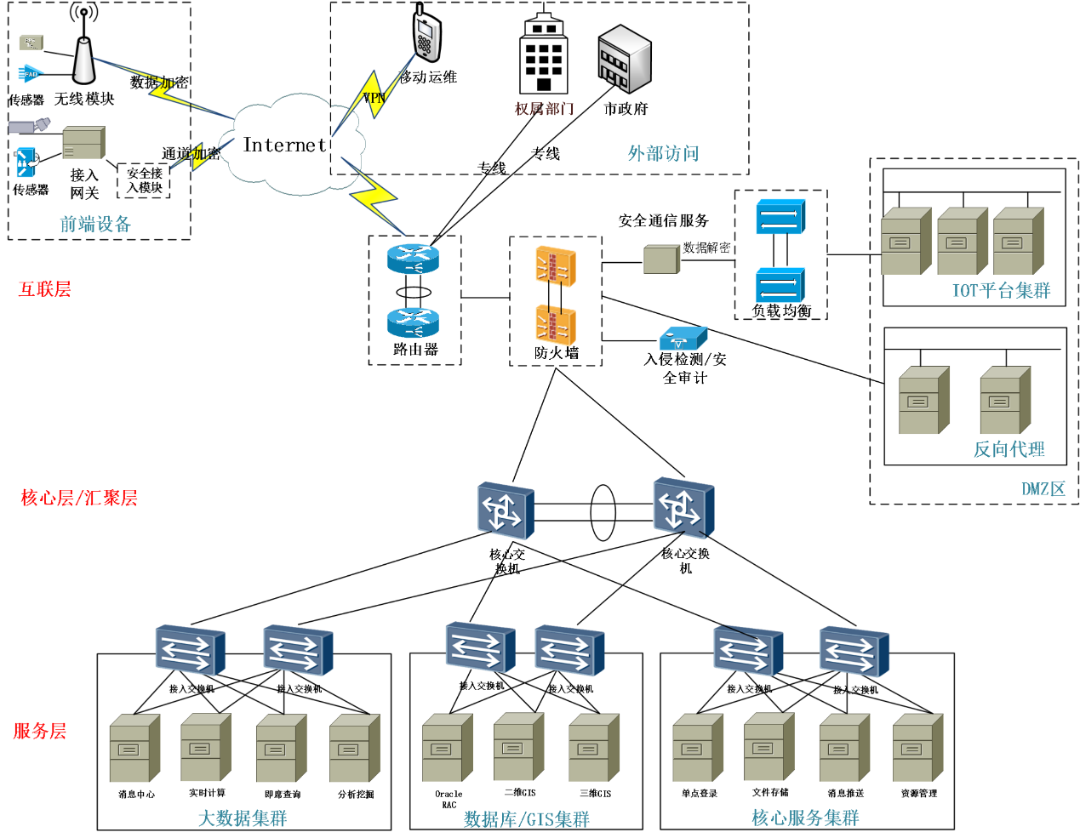

圖10-4 供熱管網安全監測專項應用系統網絡拓?fù)鋱D

（4）實施效果

2020年1月2日，合肥市城市生命線工程安全運行監測中心（以下簡稱“監測中心”）通過日常監測值守發現芙蓉路與筆峰路交口西南角壓力監測設備監測到蒸汽壓力低于壓力閾值下限，系統發出報警。經分析初步判斷為蒸汽管道泄漏并及時將相關信息推送至合肥熱電。合肥熱電現場排查確認為第三方施工導致蒸汽管道泄漏，并立即開展搶修處置。該報警分析處置過程如下。

2020年1月2日21點54分，芙蓉路與筆峰路交口西南角疏水箱內壓力監測設備（具體位置如圖10-5所示）監測到蒸汽壓力異常，系統立即發出報警，報警點壓力監測曲線如圖10-6所示。

圖 10-5報警點壓力監測設備位置圖

值守工程師立即將報警信息推送至數據分析師，數據分析師結合該監測設備歷史監測曲線分析發現：自20點46分蒸汽壓力開始緩慢下降，至21點54分壓力已降至閾值下限觸發系統報警。隨后僅用短短9分鐘，壓力就從0.5MPa 降至0MPa, 如圖10-6所示。同時查看位于該監測點上游壓力監測設備的歷史監測數據，如圖10-7所示，該監測點壓力也出現較大幅度下降。綜合研判認為壓力監測曲線變化規律符合蒸汽管道泄漏特征，基本確認芙蓉路管線（筆峰路至疊嶂路）蒸汽管道存在泄漏現象。監測中心立即將該報警信息上報合肥熱電排查處置。

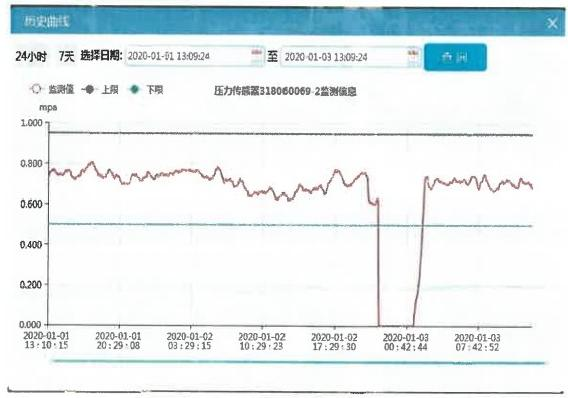

圖10-6報警點壓力監測曲線

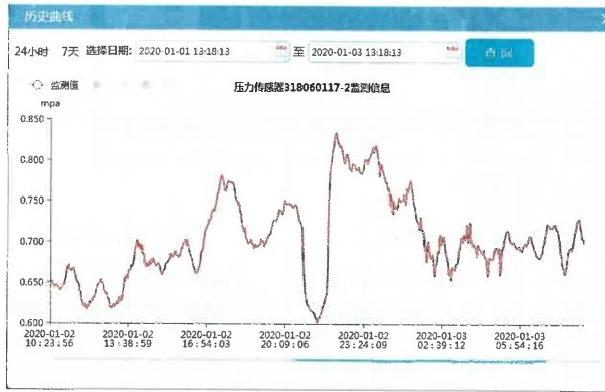

圖10-7 報警點上游壓力監測曲線

合肥熱電接到報告后迅速趕往現場排查，發現芙蓉路與筆峰路交口東300米處蒸汽管道泄漏嚴重，泄漏原因是第三方施工破壞了地下蒸汽管道，使其泄漏導致管道失壓觸發系統報警。第一時間將排查結果反饋至監測中心，監測中心持續重點監測此區域并展開研判分析，為搶修處置提供技術支撐。經過近4小時搶修，蒸汽管道恢復供汽。

項目建成后，市城鄉建設主管部門負責城市生命線工程安全運行風險監測預警及聯動的統籌協調、監督、預警管理；負責對供熱管網設施運行風險處置情況進行監督管理，督促相關單位加強安全管理，按職責對高風險預警做好應急準備；研究建立城市生命線工程安全運行長效管理機制。

合肥熱電負責對市城市生命線工程監測中心推送的風險隱患及時進行排查、處置和反饋；共享權屬基礎設施基礎數據、運營管理信息。

基于合肥市城市生命線工程監測中心平臺，供熱企業通過及時信息推送和月度、季度定期分析報告，獲取疏水閥異常狀態、供熱管網疑似漏點等風險評估、運行狀態分析相關信息，妥善處置第三方施工破壞導致管道失壓等問題，對保障供熱管網安全運行發揮了積極作用。
