承德熱力集團有限責任公司上板城熱電廠配套管網工程項目于2017年正式投產，共建設DN500-DN1200長輸供熱管線24.9 公里，建設大型隔壓換熱站兩座，設計總供熱能力630MW。建成后負責承德市高新區與主城區南部共1400萬m²負荷的供熱任務。

（1）技術方案

管道泄漏監測系統由云監測平臺、中央監測設備、現場檢測定位設備、太陽能供電系統、室外固定檢查點、室內檢查點、井室檢查點、信號線引出線、信號線等組成。

系統通過預制在保溫管道保溫層內的信號線（銅線），測量電化電壓和絕緣電阻的變化，從而判斷是否泄漏。固定監測設備通過互聯網將監測數據實時上傳至云監測平臺，用戶使用上網設備可隨時查看監測數據。管道泄漏時（鋼管內漏、PE外護管外漏），用戶收到報警信息，通過現場定位設備對故障點進行檢測定位，從而快速處理。

（2）系統構成

上板城熱電廠配套管網泄漏監測系統將約24.9km（雙向）供熱管道共分為4個監測區間，配置4臺監測設備，1套云監測平臺，可在監控中心、計算機、手機等用戶端登錄查看設備運行情況。管網泄漏監測系統架構圖如圖10-8所示。

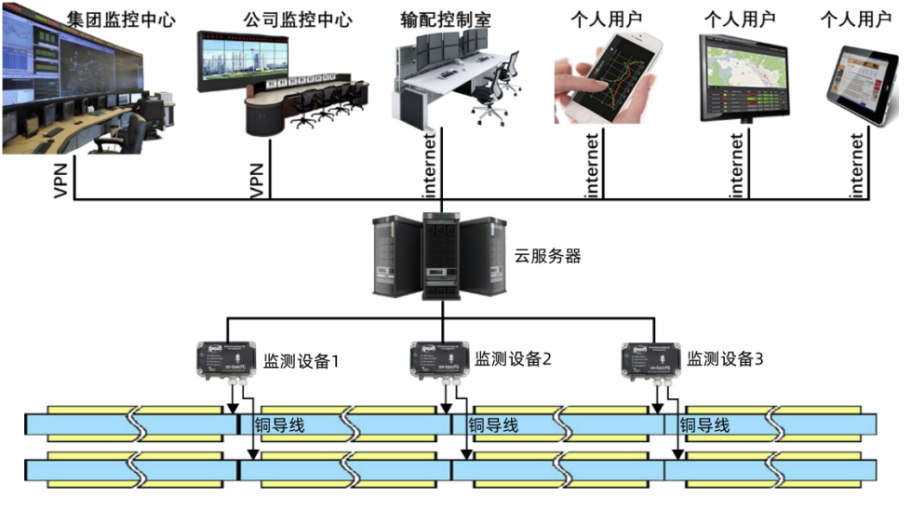

圖10-8 管道泄漏監測系統架構圖

為了便于日常巡檢及發生泄漏時對泄漏點進行定位，該項目安裝48個檢查點，其中31個室外檢查點，2個室內檢查點，15個井室檢查點（見圖10-9），配備現場檢測定位設備一套。

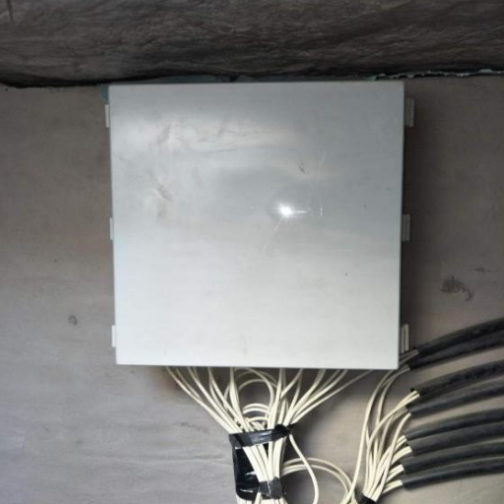

（a）中央監測設備

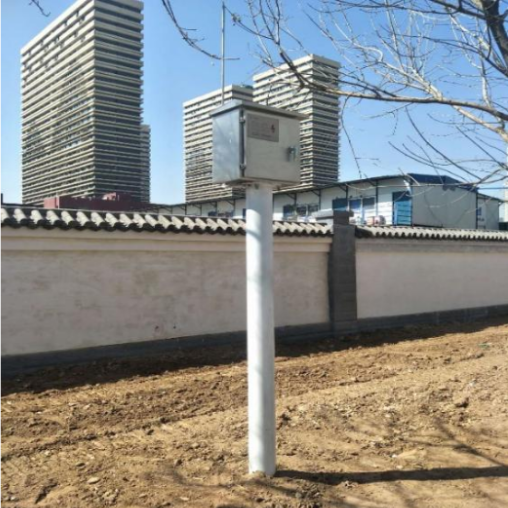

（b）室外檢查點

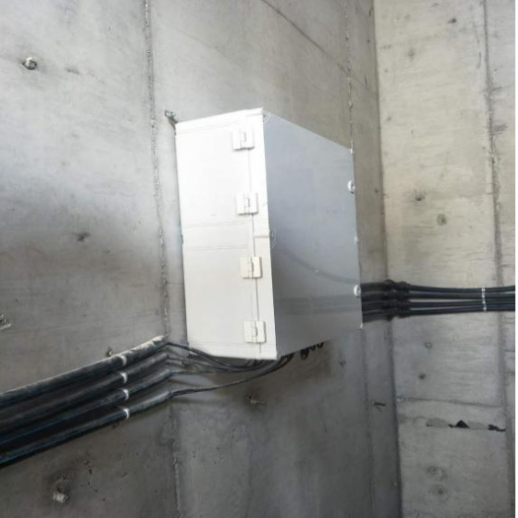

（c）室內檢查點

（d）井室檢查點

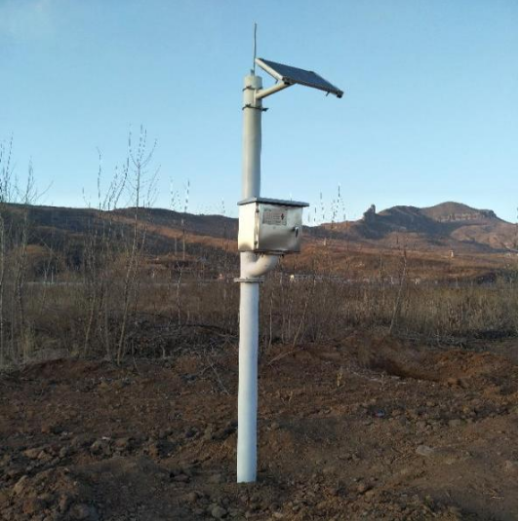

圖10-9 管道泄漏監測系統設備及檢查點

監測點通過監測設備將保溫管道內預警線中信號收集并上傳到云監測平臺（圖10-10），用戶通過登錄云監控平臺可實現計算機、無線終端登錄監測軟件，隨時隨地了解供熱管網系統運行狀態和歷史變化趨勢。

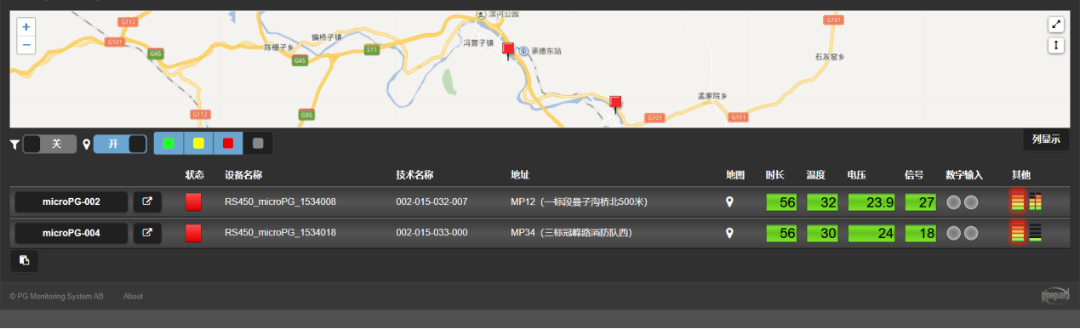

圖10-10 云監測平臺

若云監測平臺檢測到故障會及時發出報警信號，維修人員在報警分區相應檢查點，通過現場檢測定位設備確定報警點的區間分段（圖10-11），再在分段內定位故障點準確位置，安排合適時間進行維修。

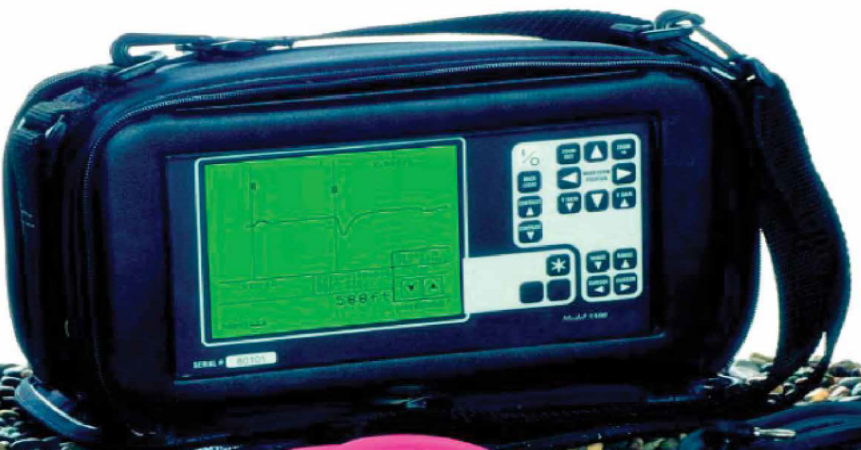

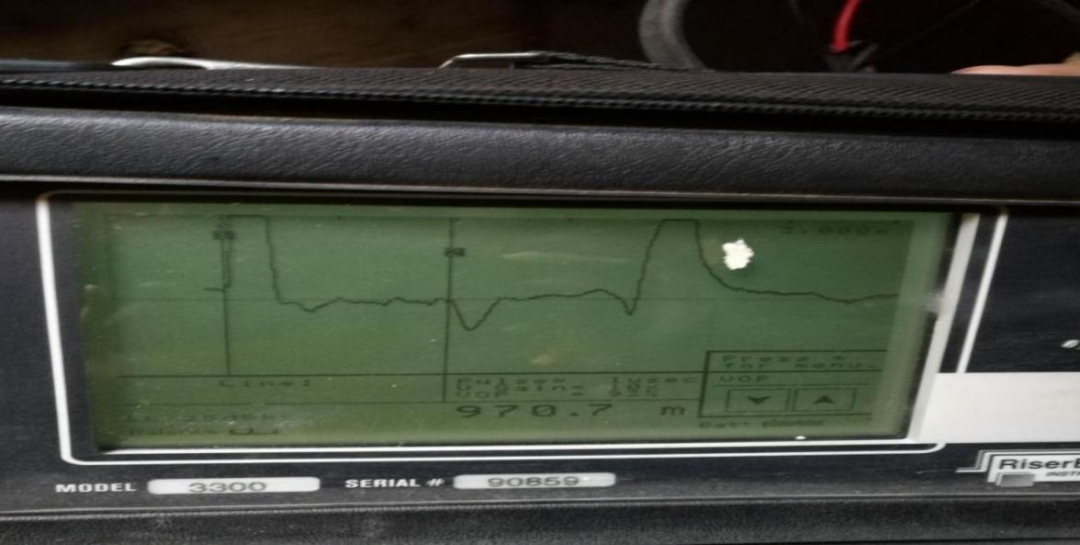

圖10-11現場檢測定位儀

自2017-2018運行期開始，泄漏監測系統已連續使用6個供暖期，實施效果明顯。

（1）有效提高保溫補口質量

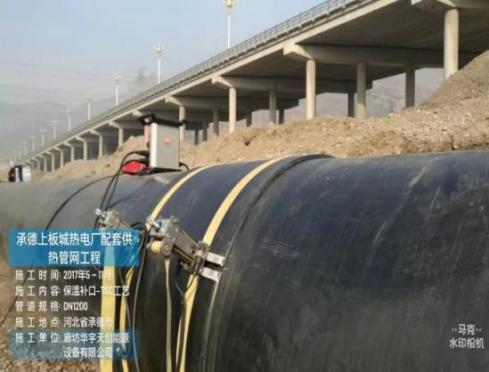

泄漏監測系統的報警線安裝基本與保溫補口工作同步進行，保溫補口的嚴密性可以通過現場檢測儀器隨時檢查，尤其對于水位較高區域或過河段，要求實施保溫補口單位加強保溫補口的質量，提高保溫補口的嚴密性。否則，一旦報警線檢測電阻值不合格，將要求施工隊伍返工，而返工造成的損失由施工方承擔，施工方為了降低返工率，提高工作效率，大大提升了保溫補口的質量。

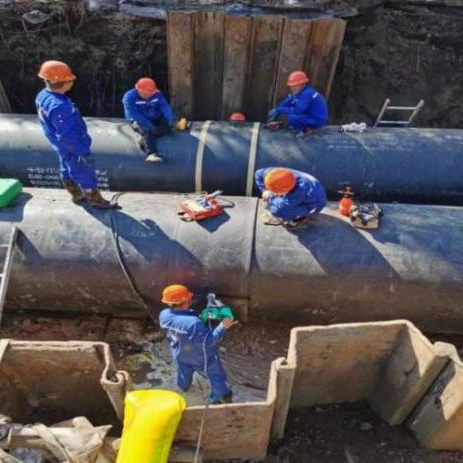

由于使用泄漏監測系統，整個工程保溫補口氣密性100%檢測，合格率100%（圖10-12）。

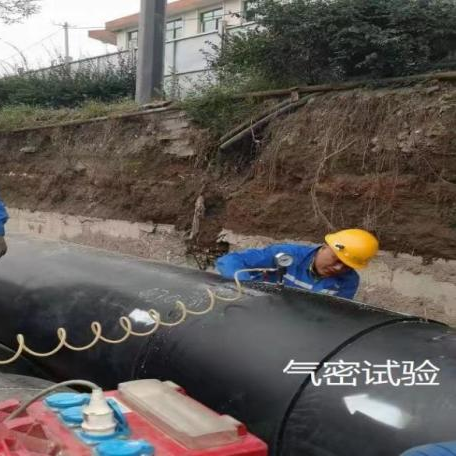

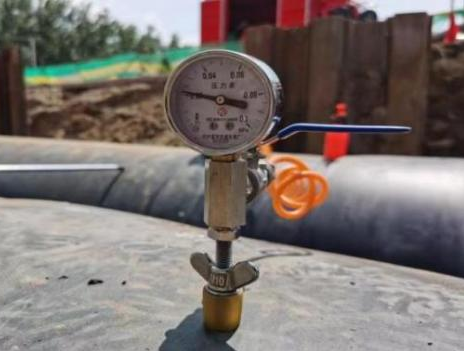

圖10-12保溫補口嚴格檢驗氣密性

（2）及時發出預警信號，確保管網安全

直埋預警線監測系統是由預埋在直埋保溫管道保溫層中的特殊導線及監測設備組成?，F(xiàn)場通過線纜連接的漏點檢測模塊、通信模塊將信號實時上傳到監測平臺。如果報警線與鋼管之間的聚氨酯泡沫層有水 （工作鋼管漏水或保護層破損導致外部滲水），報警線與鋼管間的電阻值由極大變?yōu)檩^小，檢漏儀報警，提醒運行人員對報警管線進行現場檢查。

2019-2020供暖期運行初期發現平臺故障預警（圖10-13），到場后發現因自來水施工導致管道保溫外保護套遭到破壞，及時制止防止了事故擴大。

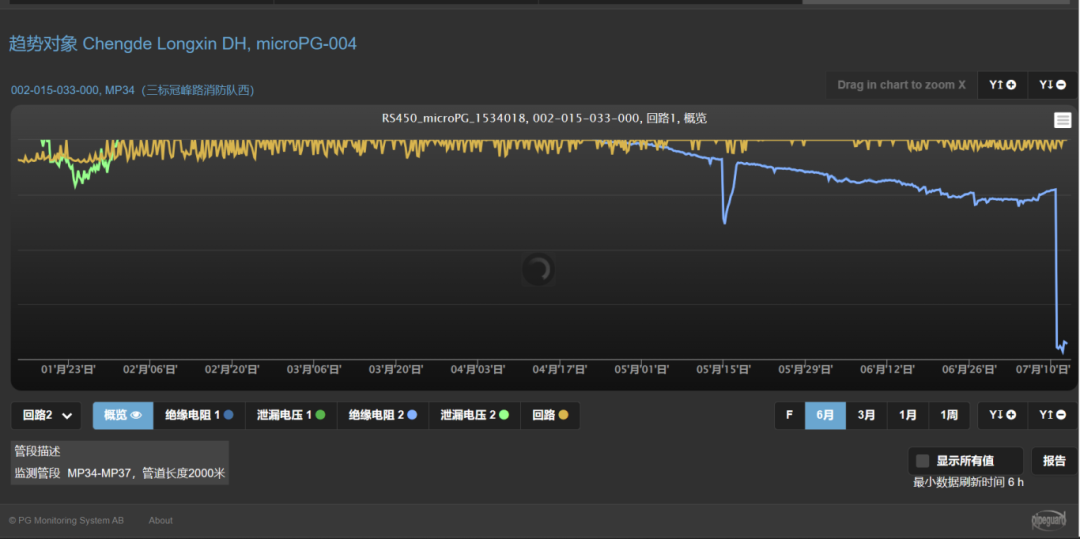

圖10-13 監測平臺實時監測并發出報警信號

實際運行過程中，由于復雜的外部環境，比如管道保溫層進潮、報警線與鋼管短路等，經常出現誤報現象。

（3）精準定位，縮小泄漏搶修時間

系統利用報警線與鋼管間電阻不均勻、現場檢測定位設備（時間域反射儀）顯示出反射波峰的原理，將測得的該波峰反射回來的時間與信號傳輸速率進行比較運算，可測得起始點到電阻不均勻點的距離，實現對故障點的定位。實際使用中，正常情況下定位精度可精確到米級。

2017-2018供暖期，監測系統發現兩根信號線的信號最強（說明潮濕特性最明顯），其中一根信號線在距測量點291m位置處，另一根信號線在距測量點287米處，開挖至距測量點291米處時再次測量定位，最終確定浸水點在距測量點289米處。

經過雙向測量定位，最終選取289米處開挖，開挖后發現原補口位置碳化嚴重，且補口往兩側延伸50cm聚氨酯均被水浸泡（圖10-14）。施工人員隨機對浸水保溫進行切除后重新補口，有效消除了管網隱患，保證了管網的運行安全，并對延長設備使用壽命起到關鍵作用。

本次搶修從發現故障到精確定位故障點用時1d，實際位置和定位位置偏差2/291米，定位誤差0.7%。

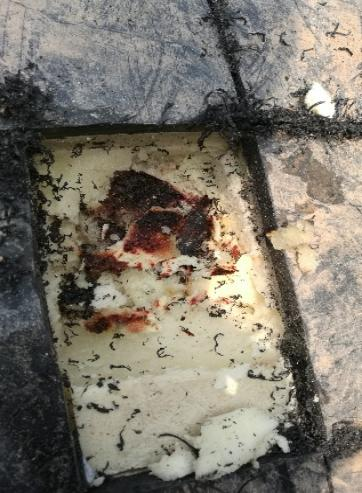

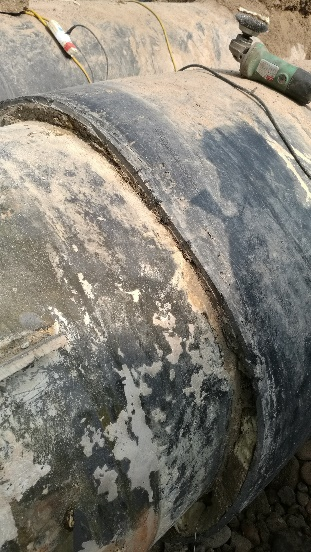

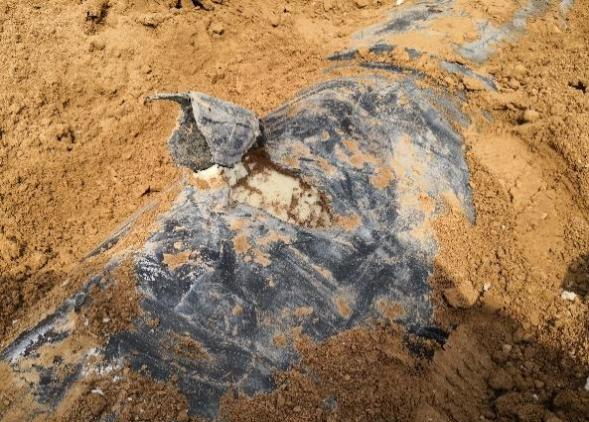

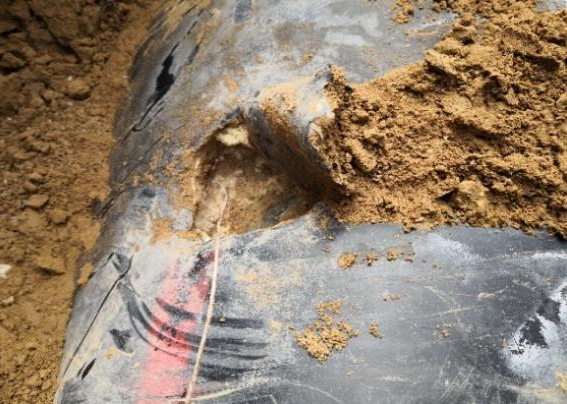

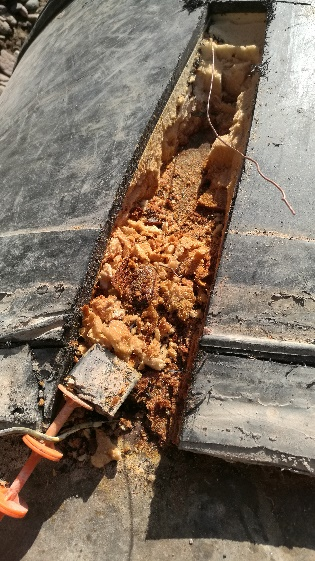

圖10-14 準確定位漏點位置并快速進行開挖修復

該管道泄漏監測系統定位精確，但是對外部環境、保溫管的報警線制作和施工質量要求較高，各個環節一旦不符合要求，將造成檢測曲線雜亂，無法準確定位故障點，從而失去了安裝使用的意義。

自2018年投入應用后，系統累計報警近60次，通過預警查處泄露點14次，節約耗水2.5萬余噸；無效報警44次，無效報警主要發生在地下水位較高位置，因保溫接口處開裂，地下水滲入管道造成誤報警。
